ヒューズBOXから電源を取り出す方法
ここではエーモン工業が発売しているヒューズ電源を利用して、ドライブマン720Sの電源コードを接続する方法を紹介しています。
１．ヒューズボックスとヒューズの確認

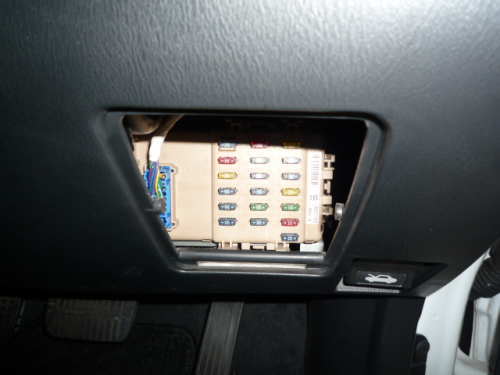

室内に設置されているヒューズボックスを見つけ、ヒューズBOX内で使用されているヒューズのタイプ（平型/ミニ平型/低背など）を確認します。

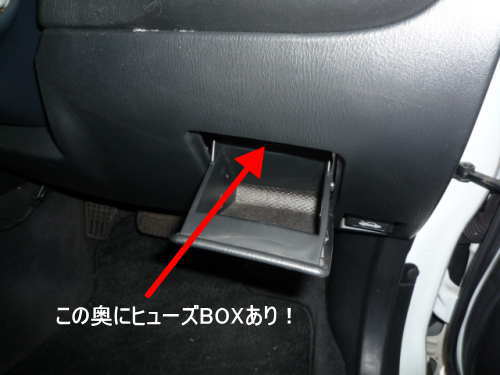

今回ドライブマン720Sを取り付けるレガシィでは、ドライバー側の小物入れ奥にヒューズBOXがあり、ミニ平型ヒューズが使われていました。
２．ヒューズ容量の確認
ドライブマン720S電源ケーブルを接続するために、以下のヒューズを探します。
バッテリープラス（＋）電源とキーポジション（車）のACCプラス（＋）電源が取れるヒューズ。

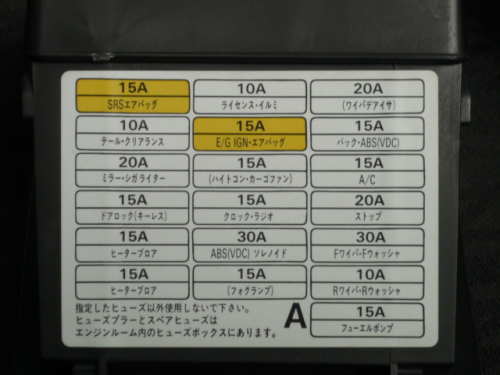

このレガシィでは、小物入れの裏側にヒューズの配置や担当箇所が表示されているシールが貼ってあったので参考に…
以下のヒューズが適当と判断
ACCプラス（＋）電源は、シガーライター用のヒューズ（20A）
バッテリープラス（＋）電源は、ブレーキランプ用（ストップ）のヒューズ（20A）

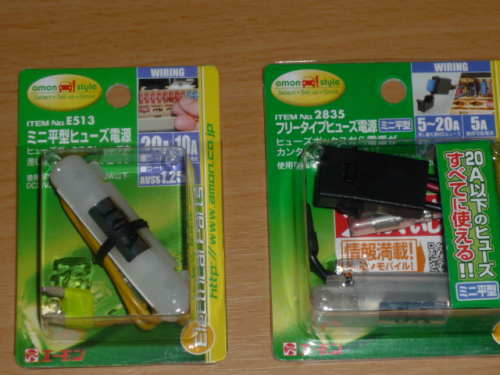

３．ヒューズ電源を購入
ヒューズの種類とヒューズの容量に合ったヒューズ電源（エーモン工業製）を準備します。
ヒューズ容量の確認を忘れていたり、ヒューズ選びに不安があれば、フリータイプヒューズ電源（エーモン工業製）を準備しておけばヒューズ電源のヒューズ容量を容易に変更することも可能です。
４．配線接続準備

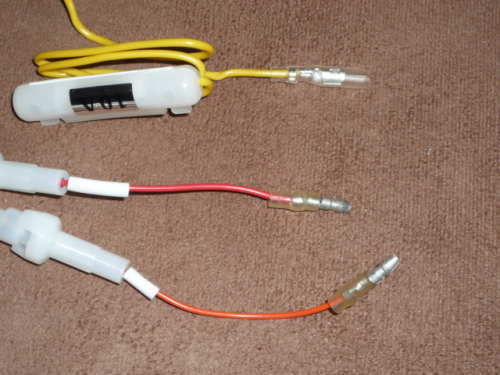

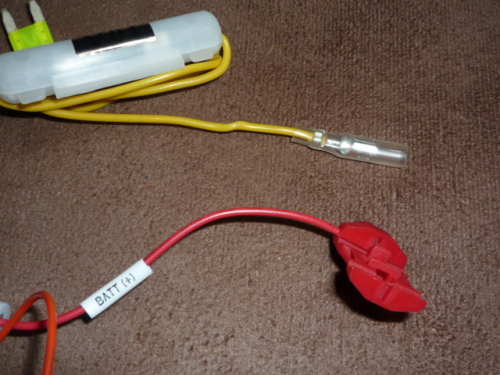

ドライブマン720S電源ケーブルに付いているエレクトロタップを使用しても良いですが、エーモン工業のヒューズ電源側にギボシ端子（メス側）が付いているので、今回はドライブマン720S電源ケーブル側のエレクトロタップを切除し、ギボシ端子（オス側）を取り付けました。
↓
５．ヒューズボックス極性チェック

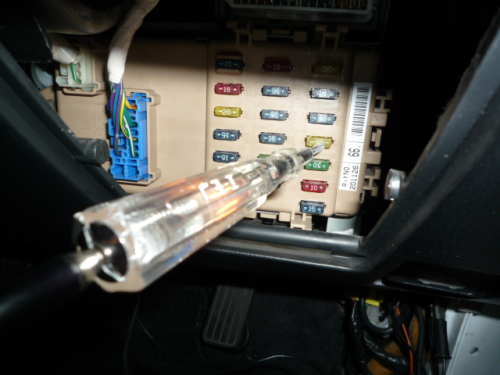

検電テスターを使用し、ヒューズボックスの電源側（バッテリーとつながっている側）端子を確認します。
このレガシィの場合は、ヒューズ右側が、電源側と分かりました。
６．ヒューズ入れ替え
ドライブマン720SのACCプラス（＋）電源コード（橙色）とヒューズ電源（エーモン）をギボシ端子で接続し、シガーソケット用ヒューズ（20A）とヒューズ電源（エーモン）のヒューズを入れ換えます。
バッテリープラス（＋）電源ケーブル（赤色）も同様にブレーキランプ用ヒューズ（20A）と入れ替えます。

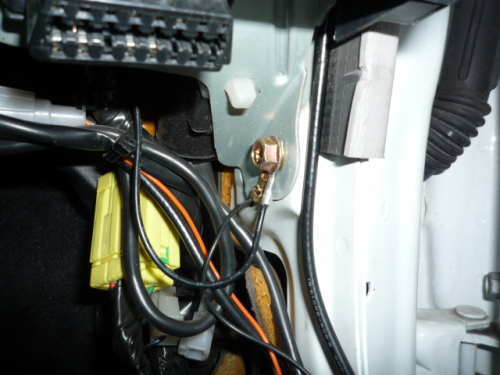

７．アース（黒色線）接続
車両の金属部（ボルト等）に接続します。
以上でドライブマン720Sの電源取出しと電源ケーブルの車両側接続は完了です。
