フロントウインドウへの取り付け方法
ここでは自家用車への標準的な取付方法を紹介します。
※参考取り付け車両:スバル レガシィ
1.ドライブレコーダー取付位置の確認
ALINDRDLは吸盤での取り付けになりますので、取り付け位置の変更は何度でも可能です。
ですので、気負わずフロントガラス上部に取り付けてみましょう!
そして以下項目を確認してみます。
- カメラが真正面を向いているか?
- ルームミラーを動かす際にALINDRDLと緩衝しないか?
- 着座位置から作動状況が確認できるか?
- マイクロSDカードの抜き差しがスムーズに行えるか?
- 液晶画面が見えるか?
- 各ボタンの操作が出来るか?
- 電源コードのL型プラグを差し込む余裕があるか?
- ワイパーの可動範囲内であるか?
- カメラ前の視界が良好か?(フロントガラス上部の着色など)
- ETCやカーナビゲーションなどの電波を受信する機器が近くにないか?
- 法律的に取り付けて問題ない位置か?
ポイント!
撮影範囲などは液晶ディスプレイを見ながら調整しましょう。
ALINDRDL取付位置に対する保安基準
どら猫2を販売しているホリバアイテックHPにて、わかりやすい画像で説明されています。
ドライブレコーダーであれば機種は問わず基本的に同様です。
ポイント!
フロントガラスにドライブレコーダーを取り付ける位置は法律(道路運送車両法)によって制限されています。
道路運送車両法とは?
この法律は、道路運送車両に関し、所有権についての公証等を行い、並びに安全性の確保及び公害の防止その他の環境の保全並びに整備についての技術の向上を図り、併せて自動車の整備事業の健全な発達に資することにより、公共の福祉を増進することを目的とする。
※道路運送車両法の条文より引用
詳しくは…>>
前面ガラスへドライブレコーダーを取り付けられる条件とは?
ア 専ら乗用の用に供する乗車定員10人以下の自動車(以下5−47において「乗用自動車」という。)にあっては、(ア)、(イ)又は(ウ)に掲げる範囲にはり付けられたものであること。
※自動車検査独立行政法人の審査事務規定より引用
詳しくは…>>
法律的に取り付けて問題ない位置かどうかは、乗用車であれば概ね以下の条件になります。
ただし車種によっても取り付けられる範囲は違ってくるので、最終的な判断は専門家(運輸支局など)に確認するのがベストです!
条件1
前面ガラス(フロントガラス)上縁から前面ガラス実長の20%以内の範囲!
この場合のガラスの長さは、縦側の長さです。
なおウェザ・ストリップやモール等と重なる部分及びマスキングが施されている部分はガラスの長さに含めません。
仮にガラスの長さが85cmあれば、「85cm×0.2=17cm」となり前面ガラスの上側17cmの範囲内までドライブレコーダーを取り付けることが可能です。
おおよその目安として、サンバイザーを倒して隠れる範囲、ルームミラーの下側までが、前面ガラス実長の20%以内の範囲に収まります。
条件2
運転席側から見て、ルームミラーに隠れる範囲!
前方を視認する際にドライブレコーダーが見えない位置に取り付けられていれば問題ないといえるでしょう。
詳細な条文は、用語集にてご確認下さい。

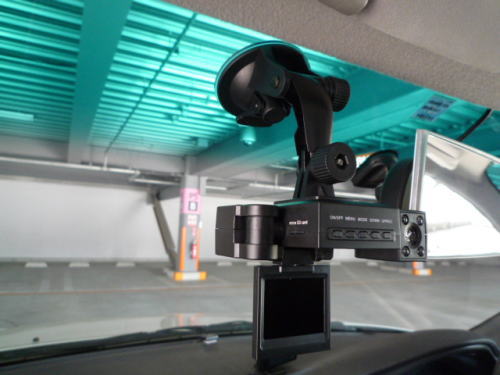

2.ALINDRDLの取り付け
ドライブレコーダー(ALINDRDL)の吸盤を使用する付近のガラス面を乾いた布などで清掃して、あらかじめ汚れや湿気、油分を除去しましょう。
あとはフロントガラスに吸盤で取り付けるだけです。
ポイント1
カメラのレンズ部に透明な保護フィルムが付いているので、取り外しておきましょう。
ポイント2
ALINDRDLの電源を入れてLCDモニターを確認しながら作業するのもいいでしょう。
3.電源コードの取り回し
ALINDRDL本体にシガーソケットアダプター(電源コード)を差し込み、フロントガラス上縁にコードを沿わせるように市販のケーブルクリップ等を使って、シガーライターソケットまで配線します。
そしてシガーソケットアダプターをシガーライターソケットに確実に差し込みます。
※シガーソケットアダプター(電源コード)が運転の邪魔にならないように注意!

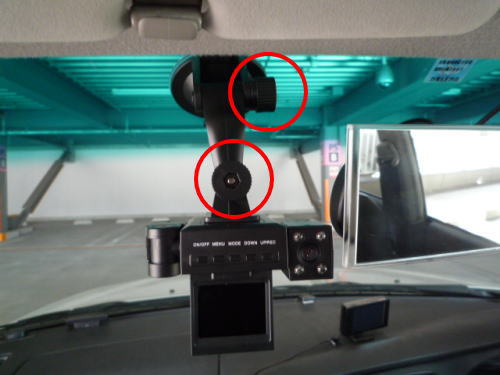

4.カメラ角度の調整
カメラが正面を向くように調整します。ALINDRDLの場合、二か所ある可動部にて上下左右方向の調整が可能です!
角度が決まったら固定ネジをしっかり締めておきましょう。
ポイント!
ALINDRDLの電源を入れてLCDモニターに表示される映像を見ながら調整することもできます。
5.microSDカードを挿入しないで起動
メニューボタンを押して言語、フレームレート(10FPS、20FPS、30FPS)、動画の作成間隔(2分、5分)、日時などの設定をします。
そして設定が完了したら電源を切ります。
6.microSDカードを挿入して起動
エンジンを始動させるなどで、ALINDRDLの電源をオンにします。
撮影時間が増えていれば録画が開始されているので、次の工程へ。
7.撮影確認
映像や音声等が問題なく記録されているか確認しましょう!
ポイント!
定期的にこの作業を行うことをオススメします。
