フロントウインドウへの取り付け方法
ここでは自家用車へのAVケーブル接続なしの取り付方法を紹介します。
1.ドライブレコーダー取付位置の確認
ルームミラー裏側付近のフロントガラスにドライブビューワーDV-01を仮止め(マスキングテープ、ビニールテープなどにて)します。
※他の人に確認の間、ドライブビューワーDV-01をフロントガラスにあててもらうなどでもOK!
そして以下項目を確認してみます。
- カメラが真正面を向いているか?(カメラ角度はあとで調整可能)
- カメラ前の視界が良好か?(フロントガラス上部の着色など)
- ルームミラーを動かす際にドライブビューワーDV-01が邪魔にならないか?
- 電源ケーブルコネクタを差し込む余裕があるか?
- ワイパーの可動範囲内であるか?
- 法律的に取り付けて問題ない位置か?
ポイント!
電源ケーブルコネクタ分のスペースを確保しておきましょう。予めコネクタを差した状態で、取付け位置を確認しておくのも良いかと思います。

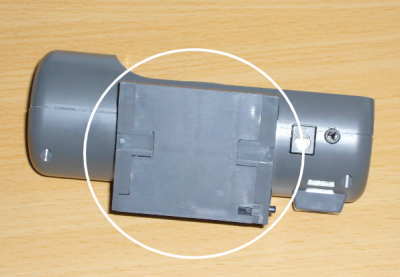

またドライブビューワーDV-01本体のフロントガラス取り付け部は長方形なので、フロントガラス上縁と上手くあわせれば、斜めに取付てしまうことを避けられます。
※フロントガラス上縁が直線的になっている場合。
ただし検査標章が邪魔だったり、トップシェード付きフロントガラスだったり、着色フィルムが付いていたり、ルームミラー裏側のスペースが狭くてフロントガラス上縁に取り付けられない場合もあります。
今回取り付けたオデッセイの場合、ルームミラーとフロントガラスとの隙間がDV-01を取り付けるには狭くて、フロントガラス最上部には取付できませんでした。
検査標章とは?
上記の画像でいえば、「8」と書かれている青色系のステッカーのことです。
詳しくは…>>
ドラレコ取付位置に対する保安基準
どら猫2を販売しているホリバアイテックHPにて、わかりやすい画像で説明されています。
ポイント!
フロントガラスにドライブレコーダーを取り付ける位置は法律(道路運送車両法)によって制限されています。
道路運送車両法とは?
この法律は、道路運送車両に関し、所有権についての公証等を行い、並びに安全性の確保及び公害の防止その他の環境の保全並びに整備についての技術の向上を図り、併せて自動車の整備事業の健全な発達に資することにより、公共の福祉を増進することを目的とする。
※道路運送車両法の条文より引用
詳しくは…>>
前面ガラスへドライブレコーダーを取り付けられる条件とは?
ア 専ら乗用の用に供する乗車定員10人以下の自動車(以下5−47において「乗用自動車」という。)にあっては、(ア)、(イ)又は(ウ)に掲げる範囲にはり付けられたものであること。
※自動車検査独立行政法人の審査事務規定より引用
詳しくは…>>
法律的に取り付けて問題ない位置かどうかは、乗用車であれば概ね以下の条件になります。
ただし車種によっても取り付けられる範囲は違ってくるので、不安な場合は専門家(運輸支局など)に確認するのが良いでしょう!
条件1
前面ガラス(フロントガラス)上縁から前面ガラス実長の20%以内の範囲!
この場合のガラスの長さは、縦側の長さです。
なおウェザ・ストリップやモール等と重なる部分及びマスキングが施されている部分はガラスの長さに含めません。
仮にガラスの長さが80cmあれば、「80cm×0.2=16cm」となり前面ガラスの上側16cmの範囲内までドライブレコーダーを取り付けられることになります。
おおよその目安として、サンバイザーを倒して隠れる範囲、ルームミラーの下側までが、前面ガラス実長の20%以内の範囲に収まります。
条件2
運転席側から見て、ルームミラーに隠れる範囲!
前方を視認する際にドライブレコーダーが見えない位置に取り付けられていれば問題ないと言えるでしょう。
詳細な条文は、用語集にてご確認下さい。
2.ドライブレコーダー取付
ドライブレコーダーの取付面を乾いた布などで清掃して汚れや湿気、油分を除去します。
DV-01にはクリーナー等は付属していないので、市販のクリーナーなどを利用するとよいです。
次にドライブビューワーDV-01に付属の両面テープを貼り付けて、事前に確認した位置(フロントガラス)に貼り付けます。

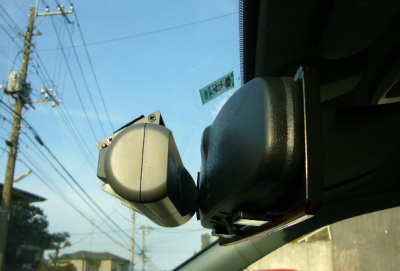

この位置でもルームミラーと干渉してしまっています!
DV-01のカメラを車両中央に持って行きたかったのですが、無理でした。
ポイント!
気温が低い時は、両面テープをドライヤーなどで少し暖めると、両面テープ本来の粘着性能が得られます。
フロントガラスとルームミラーの距離(隙間)は、約8cm必要です。
3.電源コードの取り回し
ドライブビューワーDV-01本体に電源ケーブルのコネクタを差し込んで、ガラス上縁に電源ケーブルを沿わせながら、付属の配線クリップ等を活用して、余っている電源ケーブルを運転の邪魔にならないように整理しながらシガーライターソケットにシガーライタープラグを差し込みます。

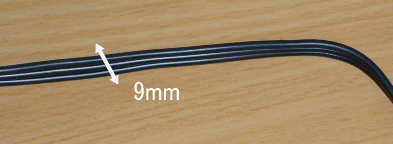

※専用AV接続ケーブルを接続する場合は、ケーブルの幅が約1cmあるので、ガラス上縁を沿わせると結構目立つと思います。
4.画角の調整
カーナビ等のモニターがあれば、画面を確認しながらカメラの角度を調整できます!
が今回はモニターなしですので、カメラが正面を向くように目視で調整します。

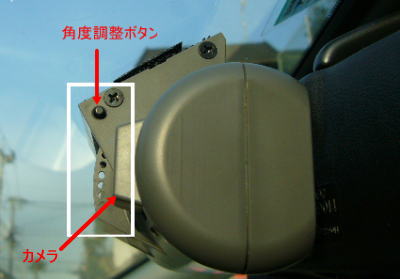

角度調整ボタンを押しながらDV-01本体を回転させて画角を調整します。
5.エンジン始動
エンジンを始動させるなどしてドライブビューワーDV-01の電源をオンにします。
Gモニターのランプ(青、黄、赤)が全灯し、約10秒後に青色だけ点灯に変われば、ドライブビューワーDV-01の取付け完了です。
あとは実際に映像と音声を記録してくれるか確認!
ドライブレコーダーのGセンサ(加速度センサ)の感度調整
段差通過時や軽い減速などでGセンサが反応(映像等の記録)してしまう場合は、各種設定からGセンサの感度を変更してみましょう。
Gセンサー設定項目
低感度 | 通常走行時に自動車の揺れが大きく、小さな衝撃でもGセンサ(加速度センサ)が検知する場合 |
トラック推奨 | トラックに取り付ける場合 |
乗用車推奨 | 乗用車に取り付ける場合 |
高感度 | 自動車の揺れが小さく、危険な挙動(急ブレーキ、急ハンドルなど)を起こしてもGセンサ(加速度センサ)が検知しない場合 |
輸入車への取り付け
輸入車の中には、エンジンを停止してもシガーライターに常時電源が供給されている車種もあるようです。
※キーを差したままだと電源供給、キーを抜いても電源供給など。
このような場合は、ドライブビューワーDV-01の電源が切れないままの状態となりますので、放置しておくとバッテリー上がりの原因となります。
エンジンを停止したら電源コードを抜いておけば問題ないのですが、頻繁に抜き差しすることで接触部が摩耗してソケットが緩くなったり、接触不良になたっりすることも考えられます。
それ以前に面倒です!
そこでシガーライターを利用してドライブビューワーDV-01を取り付ける場合は、ドグルスイッチ付きのソケット(カー用品)を別途準備してバッテリー上がりを防止します。
ただスイッチを切り忘れないように注意する必要があります!
スイッチを入れ忘れるとせっかっく取り付けたドライブレコーダーが無意味になってしまうので、ドライブビューワーDV-01の起動をLEDランプで確認しましょう!
画像の商品
カーメイトから発売されている「後方差込3連ドグルスイッチソケット(CT782)」という商品です。
カー用品店などに行けば同タイプの商品が幾つかあると思うので、使いやすそうなソケットを利用してみてください。
※リンク先は楽天市場。

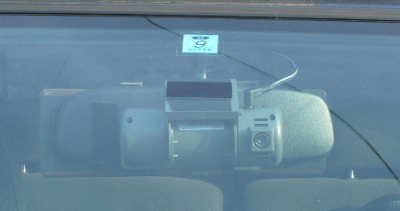

DV-01取り付け位置
カメラの位置を車両の中央に持って行くのが、ドライブレコーダー取り付け時の理想だと思うのですが、ルームミラーとフロントガラスとの隙間の関係からドライブビューワーDV-01をガラス上部中央に取付ることが出来ませんでした。
DV-01を更に下側に移動させれば可能ですが、保安基準に適合しなくなってしまいます。
※取付車両:オデッセイ(RA1)、RA1〜RA5までは同様になると思います。
※新しいドライブイレコーダーを検証する為、強力マジックテープにて取付をしています。
