フロントウインドウへの取り付け方法

ここでは自家用車への標準的な取付方法を紹介します。

※参考取り付け車両:日産セレナ

1.ドライブレコーダー取付位置の確認

ルームミラー裏側付近のフロントガラス上部にNX-DR05を仮止めします。

※他の人に確認の間、NX-DR05をフロントガラスに当ててもらってもOK!

そして以下項目を確認してみます。

  • カメラが真正面を向いているか?(カメラ角度上下方向は後で調整可能)
  • ルームミラーを動かす際にNX-DR05と緩衝しないか?
  • 着座位置からLEDランプが見えるか?
  • SDカードの蓋を開けてルームミラー等と干渉しないか?
  • SDカードの脱着がスムーズに行えるか?
  • 電源/手動ポイント設定ボタンをスムーズに押せるか?
  • L型プラグを差し込む余裕があるか?
  • ワイパーの可動範囲内であるか?
  • カメラ前の視界が良好か?(フロントガラス上部の着色など)
  • ETCやカーナビゲーションなどの電波を受信する機器が近くにないか?
  • 法律的に取り付けて問題ない位置か?

ポイント!

SDカード挿入口のフタがどのように開閉するのか予め確認しておきましょう。

LEDランプに関しては、取付車種にもよりますが、本体下にあるので確認は難しいかもしれません。

NX-DR05取付位置に関する保安基準

どら猫2を販売しているホリバアイテックHPにお任せです。非常にわかりやすく説明されているからです。

ポイント!

フロントガラスにドライブレコーダーを取り付ける位置は法律(道路運送車両法)によって制限されています。

道路運送車両法とは?

この法律は、道路運送車両に関し、所有権についての公証等を行い、並びに安全性の確保及び公害の防止その他の環境の保全並びに整備についての技術の向上を図り、併せて自動車の整備事業の健全な発達に資することにより、公共の福祉を増進することを目的とする。
※道路運送車両法の条文より引用
詳しくは…>>

前面ガラスへドライブレコーダーを取り付けられる条件とは?

ア 専ら乗用の用に供する乗車定員10人以下の自動車(以下5−47において「乗用自動車」という。)にあっては、(ア)、(イ)又は(ウ)に掲げる範囲にはり付けられたものであること。
※自動車検査独立行政法人の審査事務規定より引用
詳しくは…>>

法律的に取り付けて問題ない位置かどうかは、乗用車であれば概ね以下の条件になります。

ただし車種によっても取り付けられる範囲は違ってくるので、最終的な判断は専門家(運輸支局など)に確認するのがベストです!

条件1

前面ガラス(フロントガラス)上縁から前面ガラス実長の20%以内の範囲!

この場合のガラスの長さは、縦側の長さです。

なおウェザ・ストリップやモール等と重なる部分及びマスキングが施されている部分はガラスの長さに含めません。

仮にガラスの長さが85cmあれば、「85cm×0.2=17cm」となり前面ガラスの上側17cmの範囲内までドライブレコーダーを取り付けることが可能です。

おおよその目安として、サンバイザーを倒して隠れる範囲、ルームミラーの下側までが、前面ガラス実長の20%以内の範囲に収まります。

条件2

運転席側から見て、ルームミラーに隠れる範囲!

前方を視認する際にドライブレコーダーが見えない位置に取り付けられていれば問題ないといえるでしょう。

詳細な条文は、用語集にてご確認下さい。

2.ドライブレコーダー取付

ドライブレコーダーの取付面(ガラス面)を乾いた布などで清掃して、あらかじめ汚れや湿気、油分を除去しましょう。

次にNX-DR05の取り付けステーに両面テープ貼り付け、予め確認しておいた位置(フロントガラス)に貼り付けます。

フロントガラスに貼り付け後

ポイント1

気温が低い時は、両面テープをドライヤーなどで少し暖めると、両面テープ本来の粘着性能が得られます。

ポイント2

取り付け車種にもよりますが、予め角度調整も済ませておいて、角度固定用の六角ボルトも締め付けておくと楽です。

3.電源コードの取り回し

NX-DR05本体にカー電源コードのL形プラグを差し込み、フロントガラス上縁にコードを沿わせるように付属のコードクリップ等を使って、シガーライターソケットまで配線します。

そして電源プラグをシガーライターソケットにしっかり差し込みます。

※カー電源コードが運転の邪魔にならないように注意!助手席側から配線したほうがベスト。

4.カメラ角度の調整

カメラが正面を向くように調整しましょう!

5.SDカードを挿入

同梱のSDカードや推奨されているSDHCカード(1GB〜32GB)をNX-DR05本体に挿入します。

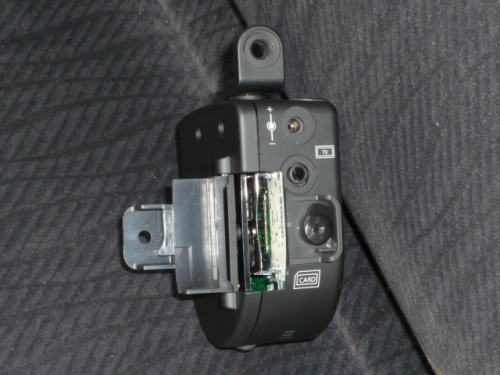

SDカード蓋の開閉

※蓋のロックは、ねじを締めこむ方向に回すとロック解除。ネジを緩める方向に回すとロックされます。

◆推奨SDカード

  • Kingston(1GB〜2GB)
  • Panasonic(1GB〜2GB)
  • TOSHIBA(1GB〜2GB)

◆推奨SDHCカード

  • Kingston(4GB〜32GB)CLASS4
  • Panasonic(4GB〜32GB)CLASS4
  • TOSHIBA(4GB〜32GB)CLASS4

6.エンジン始動

エンジンを始動させるなどで、NX-DR05の電源をオンにします。

そうすると自動的にSDカードの初期化が開始され、数秒で終了します。

※本体ランプが緑とオレンジの点滅を繰り返し、オレンジ色で点灯で終了。

7.パソコンでの設定

必要に応じて、SDカードを本体から取り外して、パソコンで時刻設定や撮影設定などを行います。

※オプションのGPSユニットを接続して、出荷時の撮影設定を変更しない場合は、取り付け完了となります。

◆参考:出荷時の設定

撮影モード:連続撮影

フレームレート:15fps

画像サイズ:VGA(640×480)

8.撮影確認

専用ビューアー等で、映像や音声等が記録されているか確認しましょう!

撮影角度等に問題が無ければ、OK.

ポイント!

定期的にこの作業を行いましょう。

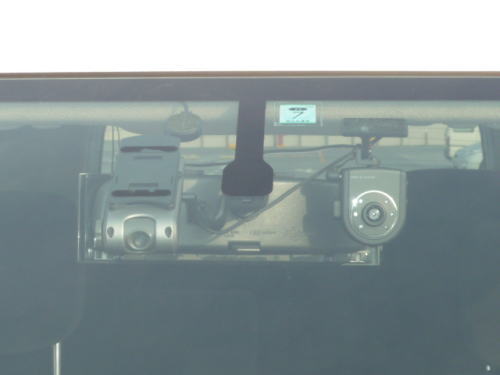

セレナ(NC25)の取り付け位置

ルームミラーとのスペースを確保するのにもう少し下側に取り付けても良かったかなと!

SDカード挿入口の蓋を開けるのにスペース的にギリギリだったので。

それと本体の取り付け方法に書かれていたカーナビゲーション、ETCなど電波を受信する機器から離して取り付けてくださいとのことですが、具体的な数値が記載されていなかったので…。

いちおうETCのアンテナからは少し離れていますが、地デジ等のフィルムアンテナは避けようがない状況です。

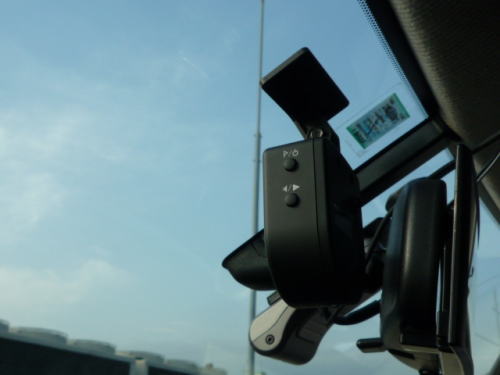

セレナ(NC25)の取り付け位置
